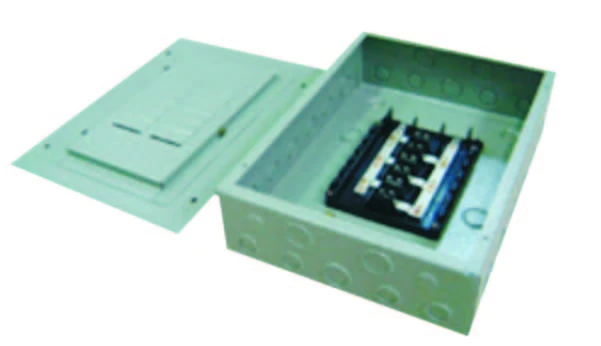

GTYE-16F एक 16 सर्किट फ्लश माउंट लोड सेंटर उद्देश्य है जिसे छोटे अपार्टमेंट भवनों, मिश्रित उपयोग वाले विकास और हल्के औद्योगिक कार्यशालाओं के लिए बनाया गया है। एक मुख्य ब्रेकर और पंद्रह शाखा सर्किट की क्षमता के साथ, यह कई किरायेदारों या उपकरण क्षेत्रों के लिए समर्पित पावर जोन को सक्षम बनाता है - जो इंस्टॉलेशन को बड़ा किए बिना वाणिज्यिक-ग्रेड सर्किट घनत्व प्रदान करता है।

विवरण

यह 16 सर्किट फ्लश माउंट लोड सेंटर मामूली आवासीय बाड़ों और बड़े वाणिज्यिक बोर्डों के बीच के अंतर को भरता है, जिससे यह उन इमारतों के लिए स्वाभाविक विकल्प बन जाता है जहां कई स्वतंत्र क्षेत्र - व्यक्तिगत खुदरा इकाइयां, किराये के फ्लैट, या वर्कशॉप बे - प्रत्येक को अपने स्वयं के संरक्षित सर्किट की आवश्यकता होती है। इसकी फ्लश - माउंट चेसिस गलियारे या लॉबी की दीवारों में साफ-साफ घुस जाती है, जो दरवाजे को प्रभावों से बचाते हुए तैयार सौंदर्यशास्त्र को संरक्षित करती है।

एक टिकाऊ पाउडर कोट के साथ 1.2-1.5 मिमी इलेक्ट्रो {{2} गैल्वनाइज्ड स्टील से निर्मित, यह 16 सर्किट फ्लश माउंट पैनल जंग और कार्यस्थल के दुरुपयोग का प्रतिरोध करता है। यह मानक 1″ THQL ब्रेकरों को स्वीकार करता है, इसमें पूर्ण कॉपर न्यूट्रल और ग्राउंड बार शामिल हैं, और सभी छह चेहरों पर नॉकआउट की सुविधा है - जो एक स्थान में व्यावसायिक {7}ग्रेड विश्वसनीयता प्रदान करता है{{8}कुशल पदचिह्न।

Mओडेल	GTYE-16F
Rसंदर्भ वोल्टेज	120/240वीएसी
Rसंदर्भ धारा	125A
सर्किट की संख्या	16*1″
Wइरिंग प्रणाली	1 चरण
नॉक आउट	बाड़े के सभी तरफ प्रदान करें
Cयोजक	ताँबा
Insulator	उच्च तापमान, पॉली कार्बोनेट
सामने का प्रकार	सतह
दीवार	1.2-1.5 मिमी स्टील/गैल्वनाइज्ड स्टील

विशेषताएँ

· सोलह 1" ब्रेकर स्थितियाँ बहु{{2}ज़ोन भवनों के लिए उच्च {{1}घनत्व सर्किट लेआउट का समर्थन करती हैं

· बेहतर स्थायित्व के लिए मैट पॉलिएस्टर पाउडर कोटिंग के साथ मजबूत इलेक्ट्रो - गैल्वेनाइज्ड स्टील संलग्नक (1.2-1.5 मिमी)

· फ्लश माउंट डिज़ाइन पैनल को हॉलवे, लॉबी और किरायेदार स्थानों में गुप्त रखता है

व्यापक सोर्सिंग और फ़ील्ड प्रतिस्थापन के लिए मानक 1" प्लग इन THQL ब्रेकर संगतता

· कॉपर न्यूट्रल और ग्राउंड बार विश्वसनीय, कम {{0}प्रतिरोध कनेक्शन प्रदान करते हैं

· पर्याप्त आंतरिक वायरिंग स्थान साफ कंडक्टर संगठन और कुशल गर्मी अपव्यय का समर्थन करता है

· बाड़े के सभी छह चेहरों पर नॉकआउट लचीले फीडर और शाखा रूटिंग को सक्षम करते हैं

· शुष्क इनडोर वातावरण के लिए NEMA टाइप 1 रेटेड

· सभी सोलह सर्किटों की स्पष्ट पहचान के लिए दरवाजे पर स्थापित सर्किट निर्देशिका

प्रमुख अनुप्रयोग

छोटे अपार्टमेंट भवन और बहु-परिवार आवास

मिश्रित{{0}उपयोग खुदरा{{1}और{{2}आवासीय विकास

हल्की औद्योगिक कार्यशालाएँ और निर्माता स्थान

छोटे होटल और बिस्तर{{0}और-नाश्ता सराय

स्कूल, पुस्तकालय, और नगरपालिका सेवा भवन

उत्पाद विशिष्टता तालिका

उत्पाद संख्या	सामने का प्रकार	मुख्य एम्पीयर रेटिंग	रेटेड वोल्टेज (वी)	तरीकों की संख्या
जीटीYE-2SP	सतह	125	120/240	2
GTYE-2S	सतह	125	120/240	2
GTYE-4F	लालिमा	125	120/240	4
GTYE-8F	लालिमा	125	120/240	8
जीटीYE-12F	लालिमा	125	120/240	12
जीटीYE-16F	लालिमा	125	120/240	16
जीटीYE-20F	लालिमा	125	120/240	20
जीटीYE-24F	लालिमा	125	120/240	24
जीटीYE-30F	लालिमा	125	120/240	30
जीटीYE-36F	लालिमा	125	120/240	36

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: जब सभी 16 सर्किट पूरी तरह से लोड हो जाते हैं, तो क्या बस बार के मध्य क्षेत्र में गर्मी अपव्यय एक समान होता है?

उत्तर: GTYE-16F बस बार एक सममित दोहरी {{6}पंक्ति लेआउट का उपयोग करता है; करंट केंद्रीय इनकमिंग टर्मिनल से दोनों तरफ समान रूप से विभाजित होता है। केंद्र क्षेत्र बाहरी छोर की तुलना में लगभग 3-5 डिग्री अधिक गर्म होता है, लेकिन 125A समग्र रेटिंग पर पूरी तरह से IEC 61439-3 तापमान-वृद्धि सीमा (60 K से कम या उसके बराबर) के भीतर रहता है। बाड़े में ऊपर और नीचे वेंटिलेशन गैप प्राकृतिक संवहन को बढ़ावा देते हैं - किसी अतिरिक्त पंखे की आवश्यकता नहीं है।

प्रश्न: क्या GTYE-16F दरवाजा पैडलॉक या छेड़छाड़-प्रतिरोधी कुंडी का समर्थन करता है?

उ: मानक दरवाज़ा कुंडी एक स्प्रिंग-क्लिप प्रकार की होती है। कुंडी के बगल में दिए गए 6 मिमी छेद के माध्यम से एक ताला (हथकड़ी का व्यास 6 मिमी से कम या उसके बराबर) जोड़ा जा सकता है। स्कूल के गलियारों या होटल के बिजली के कमरों जैसे उच्च सुरक्षा स्थानों के लिए, अनधिकृत पहुंच को रोकने के लिए एक समर्पित लॉक के साथ फ्रेम के दरवाजे को सुरक्षित करने के लिए एक वैकल्पिक छेड़छाड़ प्रतिरोधी काज {{7} लॉक किट उपलब्ध है। सुनिश्चित करें कि पैडलॉक या लॉक हार्डवेयर उचित दरवाजे को बंद करने और सील करने में हस्तक्षेप नहीं करता है।

प्रश्न: क्या फोटोवोल्टिक इनवर्टर या ऊर्जा भंडारण बैटरियों को सीधे GTYE-16F से जोड़ा जा सकता है?

उत्तर: इसे सीधे कनेक्ट नहीं किया जा सकता. फोटोवोल्टिक इन्वर्टर प्रत्यावर्ती धारा का उत्पादन करता है जो पावर ग्रिड के साथ सिंक्रनाइज़ होता है। यदि यह सीधे वितरण पैनल से जुड़ा है, तो बिजली कटौती के दौरान, यह बिजली को वापस लाइन में भेज सकता है, जिससे रखरखाव कर्मियों की सुरक्षा खतरे में पड़ सकती है। सही तरीका 16वीं मंजिल के अपस्ट्रीम में एक समर्पित ग्रिड टाई डिस्कनेक्ट स्विच स्थापित करना और एक द्वीप सुरक्षा उपकरण को कॉन्फ़िगर करना है। ऊर्जा भंडारण बैटरी को एक द्विदिश इन्वर्टर के माध्यम से कनेक्ट करने की आवश्यकता है, और सभी ग्रिड से जुड़े उपकरणों को स्थानीय बिजली कंपनी के इंटरकनेक्शन मानकों का पालन करना होगा।

प्रश्न: बैकअप जनरेटर को कनेक्ट करने के लिए कौन से अतिरिक्त उपकरण की आवश्यकता है?

ए: एक मैकेनिकल ट्रांसफर स्विच (मैन्युअल ट्रांसफर स्विच) या एक स्वचालित ट्रांसफर स्विच (एटीएस) स्थापित किया जाना चाहिए। डबल पोल केबल या प्लगिंग/अनप्लगिंग का उपयोग करके ग्रिड और जनरेटर के बीच स्विच करना सख्त वर्जित है। यह सुनिश्चित करने के लिए कि किसी भी समय पैनल से केवल एक पावर स्रोत जुड़ा हुआ है, ट्रांसफर स्विच 16F के अपस्ट्रीम पर स्थित होना चाहिए। इसके अतिरिक्त, जनरेटर की न्यूट्रल लाइन ग्राउंडिंग विधि इमारत की मूल ग्राउंडिंग प्रणाली के साथ संगत होनी चाहिए; अन्यथा, स्विचिंग प्रक्रिया के दौरान खतरनाक ग्राउंड वोल्टेज हो सकता है।
